Waldunano IOT

June 12, 2018

Waldunano IOT - A placa para todos os Projetos com ESP8266, Bluetooth, Xbee, Display Nokia e Muito mais ... Confira esse artigo   !!!







                                                          Waldunano IOT



                                                 A Placa para Todos os Projetos


                        A Waldunano foi desenvolvida baseada no Arduino Nano e agrega também outros devices como ESP8266-01(IOT), Bluetooth, Xbee e também a conexão de um Display Nokia 5110, tornando a Waldunano uma Placa Multi plataforma, dando a possibilidade de o usuário desenvolver vários projetos sem a necessidade de outras placas.






O Projeto

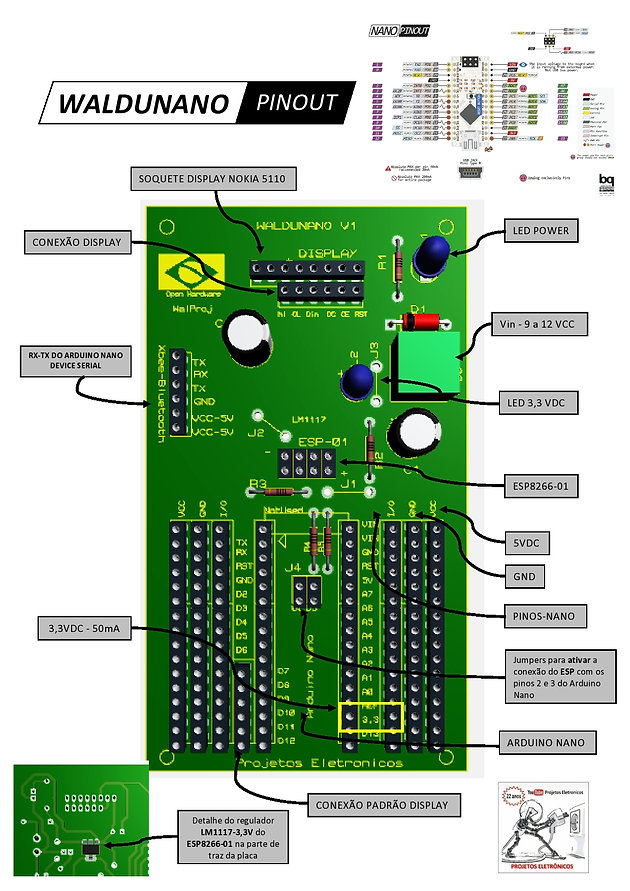

          Abaixo podemos ver o diagrama em bloco comprovando a simplicidade do circuito.











          Como pode ser observado no esquema em blocos, seguem algumas características:



- Entrada VIN 7,5 a 12 VDC.

- Led Power (Vermelho) indica placa ligada.

- Led 3,3V (Verde) indica tensão 3,3 V para p ESP.

- Proteção contra inversão de polaridade na conexão do VIN.

- Conexão livre para os pinos do display.

- Header fêmea e macho para conexão display.

- Header fêmea conexão serial (Pinos VCC-VCC-GND-TX-RX-TX).

- Pinos TX e RX ligados diretamente no RX e TX do Arduino Nano.

- Conexão padrão para o ESP 8266-01.

- Pinos TX e RX do ESP conectados através de jumpers de seleção nos

  pinos 2 e 3 do Arduino Nano.











                    Com todas estas características, tornam a Waldunano uma boa opção para o desenvolvimento de Projetos IOT, Automação Wifi, Controle Via Bluetooth, Redes com Módulo XBee (Mash) e etc.

                   Vale lembrar que a Waldunano também pode ser uma ótima opção para os iniciantes, basta conectar um Arduino Nano e você terá uma placa completa para o início de Projetos sem a necessidade dos outros Devices (Display, ESP, Bluetooth). Sendo assim o usuário iniciante pode ir evoluindo de acordo com suas necessidades.



Alguns pontos que fazem a diferença na Waldunano



-  A  utilização de dispositivos mais usados e popular no Mundo Maker



Arduino Nano

ESP8266-01

Bluetooth

Xbee

Display Nokia



- Vários pontos de conexão de VCC e GND sem a necessidade de Protoboard.

- Regulador 3,3V exclusivo para o ESP dando estabilidade para os Projetos.

- Leds Indicadores.

- Fácil conexão em todos os pontos.

- Descrição de todos os Pinos na PCI.

- A possibilidade de funcionamento somente com o Arduino Nano (Arduino

   Completo).

- Suporte e Garantia ao Usuário.





                     Está a disposição no Canal da Projetos Eletrônicos no Youtube, vários vídeos de exemplos e muitas dicas para sua utilização. Em breve estarão disponíveis os sketches de exemplos utilizando vários periféricos.



Youtube.com/ProjetosEletronicos.



https://www.youtube.com/ProjetosEletronicos
